Приборы учёта газа, горячей и холодной воды, пара, электроэнергии и других ресурсов для бытовых и промышленных систем

Приборы учёта газа, горячей и холодной воды, теплоэнергии и других контролируемых видов потребления – это измерительные устройства, которые в повседневной эксплуатации являются неотъемлемой частью как ручных проверок, так и автоматизированных систем управления, обеспечивая мониторинг и контроль таких параметров, как давление, температура и объёмы.

Они позволяют выявлять дисбаланс и сбои в работе, точно контролировать расход в системах отопления, водопровода и промышленных системах, своевременно выявлять утечки, воздушные пробки, перепады давления. Также они обеспечивают корректный расчёт и учет расхода.
Измерительные приборы широко применяются в жилых, коммерческих и промышленных объектах, включая нефтегазовые, водопроводные и очистные системы, объекты химической промышленности и другие сферы.

В Металл А-Галан мы предлагаем различные типы измерительных приборов, включая:

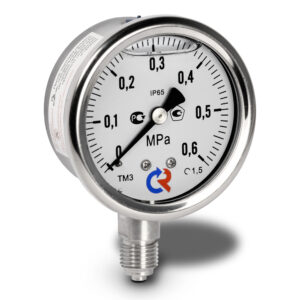

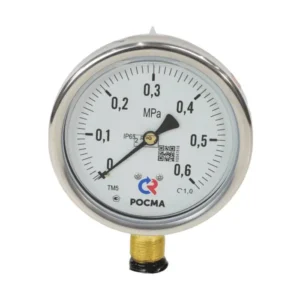

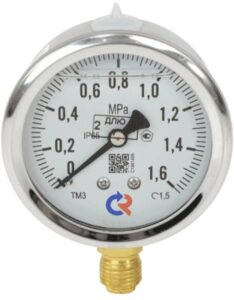

• манометры, в том числе гидрозаполненные радиальные (обычно на базе трубки Бурдона);
• термометры;
• термоманометры, в том числе биметаллические;
• датчики давления;
• счётчики воды – механические крыльчатые и турбинные для холодной и горячей воды;
• теплосчётчики (механические и ультразвуковые);
• другие устройства и комплектующие для точного учёта и контроля инженерных систем.

Как правильно выбрать прибор учета

Выбор правильного типа счетчика зависит от нескольких ключевых факторов, связанных с измеряемым ресурсом, средой установки и техническими требованиями.

Для того чтобы правильно подобрать прибор необходимо:

1.  Определить ресурс для измерения:

• Если требуется измерить объём потребляемой воды, используют счётчики холодной и горячей воды. Их ставят, как правило, в жилых домах, квартирах, коммерческих зданиях, ирригационных системах и промышленных объектах;
• Для контроля расхода тепловой энергии в системах отопления и охлаждения применяют теплосчётчики. Используются в центральных системах отопления, при мониторинге энергоэффективности и автоматизация зданий;

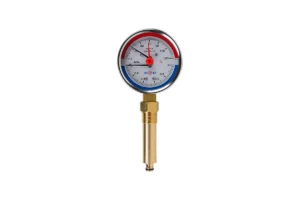

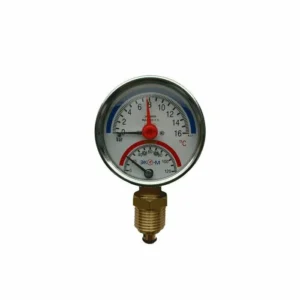

• Когда необходимо измерять одновременно давление и температуру — используют термоманометры, как комбинированные приборы, измеряющие сразу несколько параметров. Применяются в системах центрального отопления, котлах и насосных группах.У нас в Металл А-Галан представлен большой ассортимент одних из самых надежных биметаллических термоманометров с повышенным температурным диапазоном, что делает их отличным решением для систем с высокими температурными нагрузками и вибрациями, включая котлы, бойлеры, тепловые пункты и даже промышленные системы отопления.

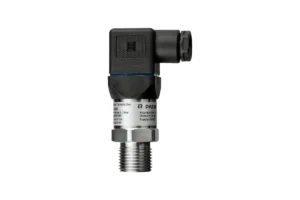

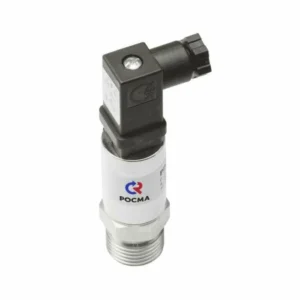

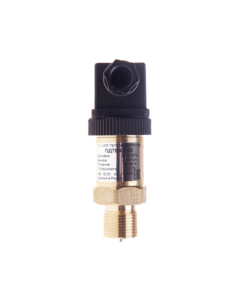

• Для защиты оборудования в системах водоснабжения, отопления, вентиляции, кондиционирования и промышленных процессах устанавливаются датчики давления, преобразующие измеренное значение в электрический сигнал.
• При  измерении только давления применяются манометры.
  В зависимости от области применения и условий эксплуатации используются приборы с различными диапазонами (от 0.6 до 25 МПа), диаметрами корпусов (40–100 мм), типами подключений (радиальные и осевые), а также классами точности (от 1.5 до 0.1).
  Гидравлические и гидрозаполненные манометры – диаметры корпуса 63,100 и 160 мм; пневматические – диаметры 40, 50 и 63 мм;
• Для учёта объёма потребляемого природного или сжиженного газа применяются газовые счётчики. Используется при распределении энергии, управлении коммунальными услугами и HVAC;
• Для распределения электроэнергии и управления энергопотреблением используют однофазные, двух- или трёхфазные счётчики электроэнергии, которые находят применение, как в бытовых, так и в промышленных и коммерческих системах.

2. Область применения:
В быту – жилое помещение (квартира, дом), в коммерческом, промышленном или муниципальном объектах.

3.Тип измерения и принцип расхода:
Объемы (вода, газ), электричество и тепло (кВт•ч и ГДж соответственно).
По принципу расхода: мгновенный расход против общего потребления. (Последний чаще используется в жилых помещениях).

4. Определить условия установки:

• Диаметр и тип трубы. Например, серия PGM выпускается в корпусах размером 63 мм (21.2 дюйма) или 100 мм (4 дюйма), полностью изготовлена из нержавеющей стали и имеет степень защиты от воздействия окружающей среды IP65.
• Диапазоны давления и температуры.
  Например, если речь идет о манометрах и термоманометрах, то:
  • 0.6 МПа (6 бар) – давление для бытового и промышленнго отопление, насосы, бойлеры;
  • 1.6 МПа – системы отопления, водоснабжения, вентиляции;
  • 2.5 МПа – ТЭЦ, промышленные котлы, станции высокого давления;
  • до 25 МПа (250 бар) – буровое, газовое и гидравлическое оборудование.

Важно: оптимальный выбор манометра – когда рабочее давление составляет 60 – 70% от максимального шкального значения.

• Температурный диапазон, как показатель устойчивости к термическим нагрузкам, может существенно различаться. Например, значения от – 50 °С до + 200 °C считаются расширенным температурным диапазоном и подходят для эксплуатации в условиях как низких, так и высоких температур.

5. Монтажа и типы подключения:

Монтаж измерительных приборов может быть горизонтальным, вертикальным или наклонным, в зависимости от конструкции оборудования и условий установки.

Типы подключения:

• Радиальное – штуцер снизу;
• Осевое – штуцер сзади.

У нас представлены манометры, термоманометры  и термометры с осевым и радиальным исполнением, которые отличаются, в том числе, расположением присоединительных отверстий.

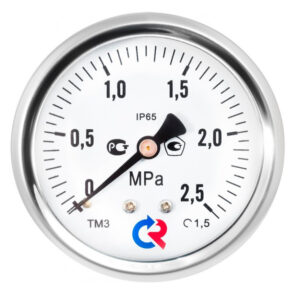

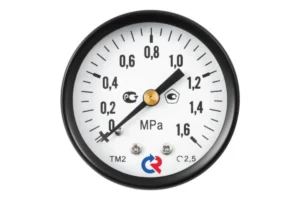

Осевые приборы (манометры, термометры, термоманометры) имеют присоединительное отверстие сзади, который расположен как правило, на одной линии с циферблатом. Удобны, когда необходимо сохранить прямую читаемость шкалы.

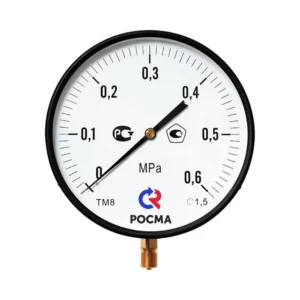

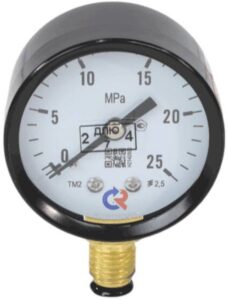

Радиальный – имеет присоединительное отверстие снизу. Чаще устанавливаются в ограниченных пространствах, где задний доступ затруднён.

Таким образом, тип установки влияет на способ монтажа прибора, а также на то, как давление и температура передается на измерительный механизм.

6. Защита (в помещении или на открытом воздухе с учетом степени защиты).

Например, устройства со степенью защиты IP67 и выше могут устанавливаться на открытом воздухе.

7. Требования к точности и классу:
Класс точности A, B, C – для счетчиков воды; класс 1 или 2 – для счетчиков тепла. Более высокая точность прибора необходима для выставления счетов и соответствия нормативным требованиям.
Классы точности имеют широкую градацию. Например, класс точности манометров (по ГОСТ 2405-88 и ISO 22820), включающий класс 1.5, то есть среднюю точность, подходит под требования большинства бытовых и промышленных систем отопления, водоснабжения и прочего.

Высокие классы точности

Для контроля промышленных ответственных объектов и энергосистем, калибровки, лабораторий и для проведения испытаний необходимы высокий и сверхвысокий класс точности: 1, 0.6, 0.1.

8. Подключение и вывод:
Базовый механический счетчик имеет ручное считывание, при импульсным выходе происходит удаленный сбор данных, тогда как умные счетчики оснащены радио, M-Bus или беспроводной связью.
Пример, для домашнего учета горячей и холодной воды достаточно механического счетчика воды класса B. Остается выбрать одноструйный или многоструйный (чаще – одноструйный). Также многоструйный электронные счётчики воды класса B применяется в промышленном производстве.

Для централизованного теплоснабжения стоит выбрать счетчик тепла с ультразвуковым или электромагнитным датчиком расхода. Для промышленного газопровода, как правило, ставят турбинный или роторный счетчик газа с соответствующим номинальным давлением. Такой прибор используется для больших объёмов газа в промышленных условиях.

Профессиональная поддержка, расчет и эффективные решения

Наши специалисты быстро ответят на все вопросы и помогут рассчитать, снизить будущие эксплуатационные затраты и найти наиболее экономичные решения без ущерба для эффективности систем.

С помощью этих решений вы сможете обеспечить бесперебойную работу жизненно важных инженерных систем в любом проекте.

* Купить приборы учета из нашего широкого ассортимента, включая счетчики воды, манометры, термоманометры, термо и теплосчетчики, можно как крупным, так и мелким оптом.
