Счетчики горячей и холодной воды

Счетчики горячей и холодной воды – это приборы для измерения и учёта объёмов потребляемого ресурса.

Они подбираются под конкретную задачу с учетом масштабов и особенностей объектов жилого или нежилого сектора: квартира или ввод воды в многоквартирный дом (стояк), частный дом, в том числе “умный дом”, котельные, диспетчеризация ЖКХ, коммерческие помещения (кафе, магазины и другое), технические помещения, например, подвал, бойлерная, узел учёта.

---

В Металл А-Галан мы предлагаем различные виды счетчиков горячей и холодной воды только проверенных производителей: Тепловодомер, Декар и других.

В нашем ассортименте:

• механические крыльчатые одноструйные, многоструйные и турбинные счетчики для холодной и горячей воды разных характеристик;
• импульсные счетчики воды для умного дома, системы Нептун, передачи данных в УК ЖКХ.

Ассортимент моделей и список поставщиков постоянно расширяется. Мы подбираем только надёжные и проверенные решения.

---

Как правильно выбрать счетчик воды

Выбор счётчика горячей и холодной воды зависит от нескольких ключевых факторов: назначения, условий установки, объёма потребления и технических характеристик приборов.

Знание параметров счетчиков воды позволяет избежать ошибок, лишних затрат и переделок.

1.  Назначение: холодная или горячая вода

Счетчик для горячей и холодной воды, или комбинированная модель, принципиально отличаются по эксплуатационным характеристикам, включая температуру, материалы корпусов и конструкцию.

• Счетчик для холодной воды (ХВ) работает до +30 °C;
• Счетчик для горячей воды (ГВ) работает до +90 °C;
• Универсальный гибридный счетчик (У) выдерживает полный температурный диапазон.

Приборы также отличаются материалами корпуса, и устойчивостью к температурным нагрузкам.

• Для холодной воды (ХВ) – счетчики моделей ВСХ или ОСВХ;
• Для горячей воды (ГВ) – счетчики ВСГ или ОСВУ.

Важно! Нельзя использовать счётчик ГВ на ХВ и наоборот, так как материал корпуса и механизма у счётчиков ГВ рассчитан на высокие температуры. Поэтому менять их местами нельзя. Это повлияет на точность учета и срок эксплуатации.

2. Условия и место установки

При выборе счётчика важно учитывать место ввода: квартира или частный дом, многоквартирный дом (стояк), коммерческий или промышленный объект, а также необходимость передачи данных (импульсный выход).

3. Обозначения моделей

При выборе счетчика воды для объектов эксплуатации важно понимать обозначения их моделей: ОСВУ, ВСГН, ВСХд, ВСНд, ОСВХ, СТВХ, ДГ1 и другие. Это технические аббревиатуры, отражающие тип, назначение и конструктивные особенности прибора.

---

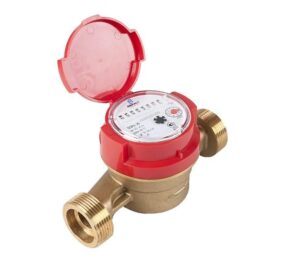

ОСВУ – одноструйный счётчик воды универсальный

• ОС – одноструйный счётчик (вода поступает в одну струю, проходит через крыльчатку);
• В – вода;
• У – универсальный (для холодной и горячей воды, в зависимости от исполнения).

Иногда ОСВ может использоваться только для холодной воды (Х/В) или горячей (Г/В), что необходимо уточнять.

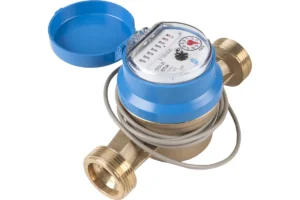

Тогда счетчик холодной воды будет ОСВХ, где ВХ – вода холодная. Он также может быть с импульсным выходом (если указано д или ДГ1, то есть имеет импульсный выход (датчик, геркон). В этом случае одноструйный счетчик будет обозначаться ОСВХд или ОСВХ ДГ1.

---

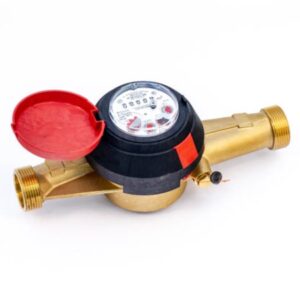

ВСГН – водяной счётчик горячей воды нормального исполнения

• ВС – водяной счётчик;
• Г – горячая вода;
• Н – “нормальный” или “наружная резьба”. Это стандартное исполнение, без импульсного выхода.

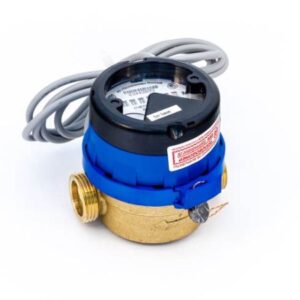

ВСХд – водяной счетчик холодной воды датчиковый

• ВС – водяной счётчик;
• Х – для холодной воды;
• д – датчиковый.

ВСНд – водяной счётчик нормального исполнения, датчиковый

• ВС – водяной счётчик;
• Н – нормальное исполнение (без усложнённых опций);
• д – датчиковый, то есть с импульсным выходом (для передачи данных дистанционно).

СТВХ – счётчик турбинный для холодной воды

• СТ – турбинный тип счётчика (в отличие от крыльчатых – применяется при больших расходах воды);
• ВХ – вода холодная.

---

ДГ1 (или ДГ-1) – датчик генераторный, тип 1

Такое обозначением говорит об исполнении счетчика с импульсным выходом.

Используется для подключения счётчика к:

• автоматизированным системам учёта (АСУ);
• системам “умный дом”;
• системам защиты от протечек (Нептун и другие).

Счетчик часто содержит геркон (магнитный контакт), который генерирует импульсы при вращении крыльчатки.

---

МВС – многоструйный счетчик

• М – многоструйный
• ВС – водоснабжение

Таким образом МВСГ и МВСХ являются многоструйными счетчиками горячего и холодного водоснабжения

4. Наличие импульсного выхода

Что такое импульсный счетчик?

Импульсный счетчик рекомендуется для удалённого учёта, особенно в ТСЖ. Прибор оснащён импульсным выходом для удалённой передачи данных (в диспетчеризацию, Нептун и другие системы).

Импульсный выход позволяет подключиться к системам удалённой передачи данных (АСУ, ‘Умный дом’) и служит для диспетчеризации и автоматизации учета большого расхода горячей и холодной воды.

---

Нужен ли “умный” учёт?

• Если нужен счетчик воды с импульсным выходом, то следует выбирать модели с индексом д или ДГ1.
  Импульсный счетчик подключаются к системам “Нептун”, “Умный дом”, для диспетчеризации ЖКХ.

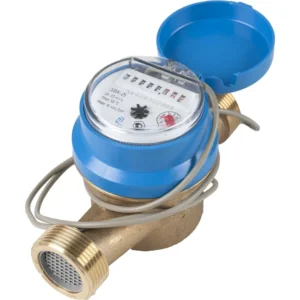

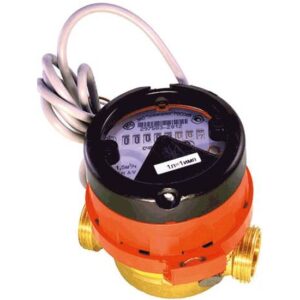

  В этом случае выбираются модели ВСХд, ОСВХ ДГ1, ВСГд, ОСВУ ДГ1.
• Если не нужны автоматизация и импульсный выход, то есть нет “Умного дома” и диспетчеризации, то подойдёт обычный счётчик. Например, ВСХН, ВСГН, ОСВУ – без буквы “д” или “ДГ1“.

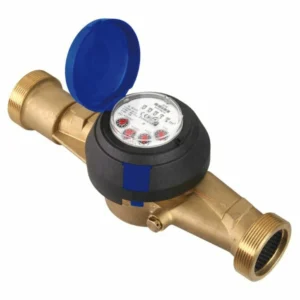

  Для квартиры это может быть модель ВСХН-15, где 15 – диаметр. Такой прибор можно установить в квартире на каждую точку учёта: ванна, кухня.
  Либо можно выбрать модель ВСХН-20 при большом расходе воды. Например, два санузла, колонка, стиральная машина, посудомойка, или частный дом.
  То же о выборе счетчика горячей воды в квартирах или других объектах при большом расходе: счетчики ВСГН-25 или ВСГН-32 соответственно.

  ---

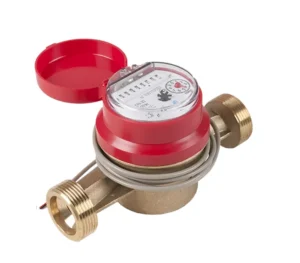

Что значит “исполнение Нептун” и особенности использования этой cистемы

Обозначение исполнение Нептун говорит о том, что счётчик оборудован импульсным выходом, совместимым с системой защиты от протечек воды “Нептун”. Счётчик передаёт сигналы о расходе воды (1 литр равно 1 импульс, или по другой схеме).

• Такой прибор рекомендуется для диспетчеризации, точного контроля, удалённого учета.
• Он гарантированно работает с контроллерами Нептун, может управлять электроклапанами.
  Устойчив к влаге и магнитным полям.
• Не требует доработок и легко интегрируется в систему.

Если установлена или планируется установка системы Нептун, то:

• такой счётчик будет автоматически передавать данные в контроллер,
• при обнаружении утечки система перекроет воду (через электромагнитные клапаны),
• можно получать уведомления дистанционно в зависимости от модели Нептун (через Wi-Fi, GSM, Ethernet).


  ---

Важно! Не каждый счётчик воды с импульсным выходом имеет исполнение Нептун. Под исполнением Нептун подразумевается оптимальная совместимость без доработок. Если установлена другая система защиты от протечек, в этом случае необходимо уточнить совместимость.

5. Типы счетчиков

Выбор типов счетчиков горячей и холодной воды зависит от объекта установки.

Крыльчатый счетчик воды

Крыльчатый счётчик – это прибор для измерения объёма воды, где поток вращает крыльчатку, а механизм подсчитывает обороты и переводит их в литры или кубометры.

• Для квартир обычно выбирают крыльчатый одноструйный, по типу соединения – резьбовой. Счетчик с импульсным выходом необязателен, если только нет необходимости (умный дом, система Нептун и прочее).
  По принципу учета – счетчик производит учёт воды в точке потребления.
  Обычные приборы учета воды в квартирах имеют, как правило, рабочий диаметр 15 – 20 мм (DN15 – 20) и строительную длиной 130-190 мм.
  Модель диаметром 20 – 25 мм (DN20 – 25) и рабочей длиной 165 – 170 мм обычно ставится в частные дома и квартиры с повышенным расходом.

  ---

  Если у счетчика есть важная пометка исполнение Нептун, то это означает, что прибор имеет защиту от протечки и возможную интеграцию с системой.

  ---

  По производительности для квартир с обычным водопотреблением прибор оптимально работает при расходе до 1.5 м³/ч.

• Для крупных объектов, особенно где необходим общедомовой или зональный учёт, часто используют крупные крыльчатые счетчики с диаметром 25 – 40 мм (DN25 – 40) или турбинные – с диаметром свыше 32 мм и резьбовым или фланцевым подключением.
  На крупных объектах с большим потреблением водного ресурса импульсный счетчик желателен всегда.
  По совместимости с Нептун – системой защиты и автоматической системой учета и контроля. Для больших объектов счетчики горячей и холодной воды имеют рабочую длину от 190 мм и выше.

  ---

Одноструйный и многоструйный счетчик. В чем разница?

Одноструйные и многоструйные счётчики относятся к типу крыльчатых водосчётчиков.

Разница между ними заключается в конструкции, принципе подачи воды на измерительный механизм и, как следствие, в точности, износостойкости и области применения. Обороты считываются и преобразуются в литры или кубометры.

---

Одноструйные счетчики

Счетчик одноструйный или одноканальный – это прибор, у которого один прямой поток воды направленно воздействует на крыльчатку (лопастное колесо), вращающееся под действием потока.

Модели такого типа водомера, как правило, компактные, легкие в монтаже и обслуживании, но имеют меньшую точность и износостойкость, в отличие от многоканальных счетчиков. Поэтому они обычно ставятся там, где нет экстремальных перепадов давления – в квартирах или частных домах, коттеджах.

---

Многоструйные счетчики

Многоструйный счётчик или многоканальный – это разновидность крыльчатого водосчетчика, в котором вода подаётся на крыльчатку через несколько направленных каналов, равномерно распределённых по окружности (обычно 4 – 8 струй).

Он считается универсальным по конструкции и имеет обозначение МВС, однако для горячей и холодной воды используются разные модели с учётом температурных условий эксплуатации.

Многоструйные счетчики менее чувствительны к загрязнениям, обеспечивают более высокую точность измерений даже при нестабильном давлении и дольше сохраняют её по сравнению с одноструйными счётчиками. Поэтому их часто используют в жилых и коммерческих зданиях с высокой нагрузкой и некачественной водой, например, в многоквартирных домах.

---

Многоструйные водосчетчики делятся на сухоходные и мокроходные.

Сухоходный счетчик

Сухоходный водосчётчик отличается от мокроходного тем, что его счётный механизм полностью изолирован от воды. Вода вращает крыльчатку внутри герметичной камеры, а вращение передаётся на счётный механизм через магнитную муфту: без прямого контакта с водой. Благодаря этому, прибор всегда остаётся сухим, что упрощает считывание показаний: стекло не запотевает и не загрязняется изнутри. Он не имеет особенной аббревиатуры в названии моделей, кроме пометки “сухой” или “сухоходный”.

Такой тип счётчиков надежно работает в системах с жёсткой водой, присутствием песка, ржавчины и других загрязнений.

Сухоходные счётчики чаще используются в жилых домах, коттеджах, на объектах с плохим качеством воды. Стоят дороже, чем мокроходные, но и служат дольше в тяжёлых условиях.

---

Мокроходный счётчик

Мокрохромный счетчик имеет высокую точность измерения, особенно при турбулентных потоках, но имеет  чувствительность к качеству воды, то есть грязь, накипь могут влиять на работу.

Принцип работы мокрохромного счетчика:

• Принцип распределения воды многоструйный.

• Вода не отделена от измерительного механизма: она смывает и охлаждает его. Это называется мокроходом.

• Механизм счёта (цифровое колесо) находится в воде в отличие от сухоходных, где счётный механизм изолирован.

Некоторые такие модели имеют класс защиты IP-68, то есть возможность установки в затопляемых помещениях.

---

Турбинный счетчик

Турбинный счетчик по типу конструкции производит считывание объёма турбиной и рассчитан на большие потоки воды.

Важно! При диаметре 32 – 40 мм лучше выбирать турбинные счётчики с импульсным выходом и фланцевым подключением, особенно если это не просто домашнее использование, а ввод в здание или учёт большого объёма воды.

---

6. Точность измерений

Класс измерений A, B, C, D указывает, насколько точно счётчик измеряет расход воды при разных режимах – от минимального до максимального. На сегодняшний день вместо A, B, C, D чаще указывают класс R – соотношение между максимальным и минимальным расходом, при котором сохраняется точность.

• класс B по ГОСТ имеет среднюю точность, подходит для учёта в жилых и коммерческих зданиях. Соответствует современному классу R40.
• класс С учитывает малые потоки с высокой точностью. Его аналог – это более точные модели класса R80 – R160.
• класс D указывает на сверхвысокую точность. Такие приборы, как правило, используются в промышленных и лабораторных условиях.

*Класс А считается устаревшим и не рекомендован к использованию.

---

7. Защита приборов учета воды – IP-класс

IP 67 – защита от затопления, пыли: пыленепроницаемый, выдерживает кратковременное погружение в воду. Таким образом, счетчик воды с таким классом защиты можно ставить во влажные помещения.

8. Типы подключения и монтаж

• Фланцевое подключение – это тип подключения для труб большого диаметра (с диаметром от 40 мм (DN40) и выше), считается надёжным и прочным.
  Фланцевый счетчик устанавливается, как правило, в многоквартирные дома или производственные помещения.

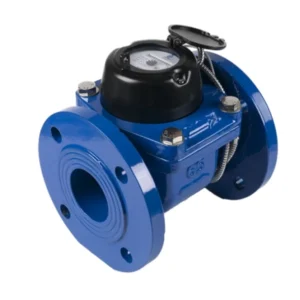

Например, счётчик х/в турбинный фл импульсный класс В СТВХ ДГ1 IP67 – это турбинный счетчик с фланцевым подключением и защитным импульсом для промышленной или общедомовой эксплуатации. Он предназначен для работы в системах с высоким расходом воды, обладает высокой степенью защиты от влаги и пыли. Корпус такого прибора часто изготавливается из латуни или чугуна.

• Резьбовые соединения обычно в счетчиках с диаметром до 32 мм (DN32) и имеют резьбу 1/2” или 3/4”.
  Прибор с диаметром 15 мм (DN15) стандартно имеет резьбу 1/2”, а с диаметром 20мм (DN20) – резьбу 3/4” – при большом расходе.

Например, счётчик ВСХд-15, в исполнение Нептун, имеет резьбу 1/2″.

---

Как подобрать счетчик воды по производительности

• Квартира с 1 – 2 точками (кухня, ванна): диаметр 15 – 20 (DN15 – 20) и Q ∼ 1.5 – 2.5 м³/ч. Для квартир обычно достаточна производительность 1.5 м³/ч при диаметре 15 – 20 мм.
• Частный дом, 2 санузла, бойлер и техника: диаметр 20 – 25 мм (DN20 – 25) и Q ∼ 2.5 – 4 м³/ч.
• Объекты с высоким расходом (ввод в здание, коммерция): диаметр 32 – 50 мм и более (DN50+) и  Q ∼ 6 – 15 м³/ч и выше.

---
