Трубы стальные электросварные

Электросварные стальные трубы (ЭСВ) – это стальные трубы, изготовленные из рулонной или листовой стали разных марок (низколегированных, нелегированных, углеродистых или низкоуглеродистых).
Изделия имеют один продольный шов, который формируется методом электрической сварки: непрерывной сваркой (CW), либо высокочастотной контактной сваркой сопротивлением (ВЧС – ERW – Electric Resistance Welded). Так, под действием тока металл разогревается до пластичного состояния, и при применении давления кромки свариваются без припоя или другого присадочного металла.

В некоторых случаях для производства ЭСВ труб используется электроиндукционная сварка, а для толстостенных труб – дуговая под флюсом (SAW или lSAW).

Разные методы сварки определяют эксплуатационные свойства электросварных стальных труб и их область применения.

В компании Металл А-Галан представлен широкий ассортимент электросварных стальных труб высокого качества, полностью соответствующих требованиям ГОСТ.

В нашем каталоге вы найдете прямошовные и толстостенные трубы (ERW, SAW, LSAW) различных диаметров с толщиной стенки от 0.8 до 4.0 мм оцинкованные и без покрытия.

Мы сотрудничаем только с проверенными производителями и надежными поставщиками, что гарантирует прочность, точность размеров и долговечность каждой трубы. Выбирая нас, вы получаете оптимальное решение для проектов любой сложности.

Преимущества ЭСВ труб

• точная геометрия, прочность и стабильное качество;

• высокая производительность и экономичность производства;

• выпускаются в различных классах точности (в том числе высокоточные стальные трубы).

Термообработка труб

Электросварные стальные трубы при необходимости проходят термообработку, что обеспечивает:

• Снижение внутреннего напряжения – уменьшается риск деформаций и трещин при дальнейшей эксплуатации.

• Повышение пластичности и ударной вязкости – металл становится более гибким и устойчивым к механическим воздействиям.

• Снижение твердости – облегчается обработка и сварка.

• Выравнивание структуры металла.

Маркировка ЭСВ труб после термообработки

• “Т” – аббревиатура для изделий, прошедших термическую обработку по всему объёму, и добавляется после слова “труба”.
• “Л” – для труб, прошедших локальную термообработку сварного шва.

Благодаря своей прочности, экономичности и стандартизированному производству такие трубы применяются в строительстве, машиностроении, трубопроводах. нефте- и газопроводах, а также в производстве инженерных, автомобильных, гидравлических и пневматических компонентов, прецизионного оборудования (то есть для оборудования повышенной точности), мебели, каркасов и теплообменников.

Холодная вытяжка труб

Холодная вытяжка электросварных стальных труб – это процесс формовки в холодном состоянии после сварки, противоположный термообработки. Трубы подвергаются такому процессу формовки для улучшения точности размеров, качества поверхности, прямолинейности и однородности по длине. При этом холодная вытяжка может дополнять термообработку.

Электросварные трубы (ГОСТ 10704, 10705) всегда имеют шов – прямой (ERW, LSAW) или спиральный (SSAW, HSAW).

Трубы стальные электросварные прямошовные

Прямошовные электросварные трубы изготавливаются из рулонной или листовой стали – ERW и LSAW. Отличаются не только сырьём и способом сварки, но и максимальным диаметром, длиной и областью применения.

Электросварная стальная прямошовная труба ERW

Электросварная прямошовная стальная труба (ERW) – это стальная труба, изготавливаемая путём прокатки рулонов стали в трубу с последующим свариванием кромок электрическим током.
Кромки фрезеруются для придания U-образной формы, затем сталь формуется в цилиндр и прессуется до нужного диаметра. Сварочный шов проходит продольно по всей длине трубы, образуя чёткий шов.

Производство такого типа труб не требует дополнительных сварочных материалов, что сохраняет химический состав исходной стали. После сварки трубы могут проходить отжиг для повышения стойкости к внутренним и внешним напряжениям.

По ГОСТ 10704, 10704-91, ГОСТ 10705 и 10705-80 они нормируются по диаметру, сортаменту и точности.

Диаметр электросварной прямошовной трубы ограничен 24 дюймами (600 мм), так как ширина рулона равна длине окружности трубы. Это делает ERW-трубы оптимальными для серийного производства труб малого и среднего диаметра.

Различают два типа ERW-труб:

• Конструкционные – для строительных и инженерных задач;

• Газовые – с более толстой стенкой, применяемые в трубопроводах.

Электросварные прямошовные трубы ERW дешевле бесшовных и спиралешовных, отличаются высокой производительностью и сохраняют исходный химический состав стали.

Труба стальная электросварная прямошовная LSAW

Труба стальная электросварная прямошовная (LSAW) – это изделие из стальных листов, сформованных в трубу, с продольным швом, сваренным двухсторонней дугой под флюсом. Они используются в условиях высокого давления, например, в магистральных нефте- и газопроводах, а также  сложных эксплуатационных условиях.

Данный тип сварка позволяет изготавливать трубы большого диаметра. Стальные листы формуются в трубу нужного диаметра и свариваются присадочным материалом с минимальным тепловым воздействием на металл. Производство таких электросварных стальных труб дороже труб ERW из-за более дорогого сырья и высоких эксплуатационных характеристик.

Длины, классы точности и качество электросварных труб

Электросварные трубы изготавливают немерной и мерной длины в зависимости от ГОСТ и требований заказчика:

• Немерная: диаметр до 30 мм – от 2 м, 30 – 70 мм – от 3 м, 70 – 152 мм – от 4 м, св. 152 мм – от 5 м; по заказу – до 10 м.
• Мерная: до 70 мм – 5 – 9 м, 70 – 219 мм – 6 – 9 м, 219 – 630 мм –  10 – 12 м; св. 630 мм – только немерная. При согласовании допускается удлинение мерных труб до 12  – 18 м.
• Кратная: кратность ≥250 мм, припуск на рез – 5 мм.

Классы точности:

I – с обрезкой концов и снятием заусенцев;

II – без обрезки и снятия заусенцев.

Группы качества:

А – нормирование механических свойств (сталь Ст1 – Ст4 по ГОСТ 380);

Б – нормирование химического состава (Ст1–Ст4, 08–20, 08Ю, и 22ГЮ – низколегированные марки с диаметром от 114 до 630 мм, а также низколигированных марок стали по ГОСТ 19281 нормированным эквивалентом по углероду не более 0.46% для трубы диаметром от 114 до 630 мм;

В – механические свойства и химический состав;

Д – нормирование гидравлического давления.

Свойства электросварных стальных труб и выбор стали

Электросварные трубы различаются по материалу, который определяет их механические и эксплуатационные свойства.

Определиться и купить ЭСВ трубы следует после уточнения и выбора их основных характеристик:

Механические свойства стали

Определяют эксплуатационные характеристики электросварных стальных труб:

• Прочность нагрузки (МПа – мегапаскали) – способность трубы выдерживать заданную нагрузку.

• Прочность и предел прочности при растяжении  (МПа) – способность трубы выдерживать нагрузку без разрушения.

• Предел текучести стали или, как его называют в сопротивлении материалов, напряжение (кг/мм² или H/мм²), – это одна из характеристик прочности, которая фактически устанавливает границу между упругой, пластически или необратимо-упругой деформацией, выше которой нагрузка на изделие приводить к его значительной деформации.
  В ГОСТах предел текучести видов стали прописан как “не менее”, причем в МПа (мегапаскали). Он также может быть прописан по каждой марке. Например, предел текучести стали 09Г2С зависит от толщины изделия.

• Относительное удлинение (%) – показатель пластичности и гибкости материала.

• Твердость (HB – твёрдость по Бринеллю) – устойчивость к механическим повреждениям.

Химический состав и влияние на свойства

Сварные круговые стальные трубы изготавливаются по ГОСТам из нелегированной и легированной стали, различаясь по содержанию углерода и наличию легирующих элементов. То есть марка стали и её химический состав определяют механические свойства трубы, включая предел текучести, прочность и пластичность.

• Углеродистая сталь (Ст2, Ст4, Ст10, Ст35, Ст45) – легко сваривается, подходит для стандартных конструкций.

• Низколегированная сталь (09Г2С, 17Г1С, 40Х) – высокая прочность, устойчивость к хрупкости, может работать при низких и высоких температурах (-40 °С до +475 °С).

• Низкоуглеродистая нержавеющая сталь (например, марка стали AISI 304 – аналог 08Х18Н10) – устойчива к коррозии и резким перепадам температур, жаропрочная.

• Высокоуглеродистая сталь – менее технологична для сварки, требует больших токов, повышает производственные затраты.

Как выбирать электросварные стальные трубы

Перед покупкой электросварных стальных труб необходимо определить условия эксплуатации и учитывать не только химические, физические, механические, геометрические свойства, но и технологические, например, свариваемость, а также соответствие стандартам.

Для стандартных сварных конструкций – углеродистая сталь или низколегированная с малым содержанием углерода (<0.22%).

Для условий высокой температуры, агрессивных сред или коррозионной среды – например, нержавеющая аустенитная сталь (AISI 304).

Для эксплуатации при низких температурах или повышенных механических нагрузках – низколегированная конструкционная сталь (например, 17Г1С, 09Г2С).

Если важна экономичность производства и простая сварка – избегать высокоуглеродистой стали.

ГОСТы электросварных стальных прямошовных труб

Трубы ERW должны соответствовать ГОСТам, являющимися гарантами качества и надежности. Следует помнить, что каждый стандарт имеет свои критерии и рекомендации по качеству.

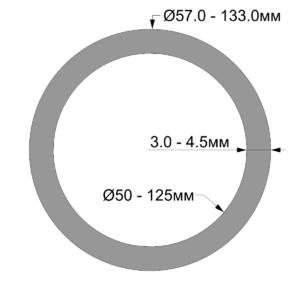

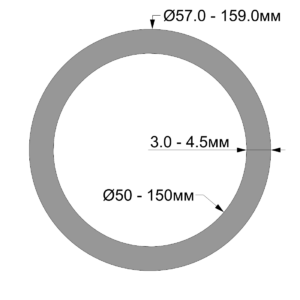

ГОСТ 10704, 10704-91

Стандарт для прямошовных электросварных труб, который устанавливает сортамент, нормируемый по наружному диаметру и массе. Контроль качества в основном производится по размерам и внешнему виду трубы.

• ГОСТ 10704-91 создан в замен ГОСТа 10704-76.

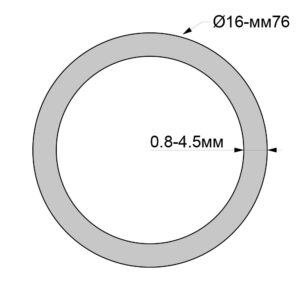

ГОСТ 10705-80

• Предназначен для прямошовных труб диаметром 10–630 мм из углеродистой и низколегированной стали.

• Применяется для трубопроводов, конструкционных и инженерных изделий различного назначения.

• Допуски по наружному диаметру могут быть односторонними (когда отклонение допускается только в одну сторону -либо только “+”, либо только “–”) или смещёнными (асимметричными), но не превышают суммы предельных отклонений, установленных стандартом.

ГОСТ 10706-76

Относится к прямошовным трубам общего назначения диаметром 478–1420 мм. Вводит более строгие требования к:

• ударной вязкости основного металла;
• количеству поперечных швов;
• усилению внутреннего шва;
• фаске на конце трубы.

Этот стандарт соответствует СТ СЭВ 489-77 и заменил ГОСТ 10706-63. Теоретическая масса труб по ГОСТ 10706 увеличивается на 1% из-за усиления сварного шва.

ГОСТ 20295-85

Распространяется на прямошовные и спиральношовные сварные трубы диаметром 114–1420 мм, применяемые для:

• магистральных газо- и нефтепроводов;
• нефтепродуктопроводов;
• технологических и промысловых трубопроводов

ЭСВ трубы изготавливаются 3 типов:

• Прямошовные ЭСВ трубы диаметром 114 – 630 мм, изготовленные контактной высокочастотной сваркой.
• Спиральношовные ЭСВ трубы диаметром 159 – 1420 мм, изготовленные электродуговой сваркой.
• Прямошовные ЭСВ трубы – 530 – 420 мм, изготовленные электродуговой сваркой с одним или двумя продольными швами.

Международный стандарт ASTM A554

• Американский стандарт, применяемый некоторыми российскими производителями.
• Охватывает сварные механические трубы из аустенитной, ферритной и аустенитно-ферритной дуплексной нержавеющей стали.
• Изделия, соответствующие марке стали ASTM A554, не противоречат российским и межгосударственным ГОСТам.


  ---
